U-Boot® Beton är en återvunnen polypropylen formsättning som har utformats för att skapa lättade plattor och flottar.

Användningen av U-Boot® Beton formsättning gör det möjligt att skapa svamp pelare, med möjlighet att ha svamp i tjockleken av plattan.

Tack vare den koniska hissfoten, framväxt av U-Boot® Beton formsättningarna i betonggjutning kommer att skapa ett rutnät av ömsesidigt vinkelräta balkar stängda från botten och toppen av en plan platta som skapas med en enda gjutning, detta resulterar i en betydande minskning av användningen av betong och stål.

U-Boot® Beton används för att skapa plattor med stor spännvidd, eller som kan stödja stora belastningar utan balkar.
Lätt, snabb och lättplacerad tack vare sin modul kan konstruktören variera de geometriska parametrar som behövs för att anpassa sig till alla situationer med stor arkitektonisk frihet.

REFERENSER

"Impiana Jaya Complex" Shopping center

Bandar Seri Begawan - Brunei
U-Boot® Beton

"Pandan Perdana Residence" residential building

Kuala Belait - Brunei
U-Boot® Beton

New Sports Centre

Tuscany - Italy
U-Boot® Beton

GHC Hotel in Caorle, Venice

Caorle (VE) - Italy
U-Boot® Beton

Shopping center

Nablus - Palestine
U-Boot® Beton

MTN Headquarters

Abidjan - Ivory Coast
U-Boot® Beton

Visa alla projekt

FÖRDELAR

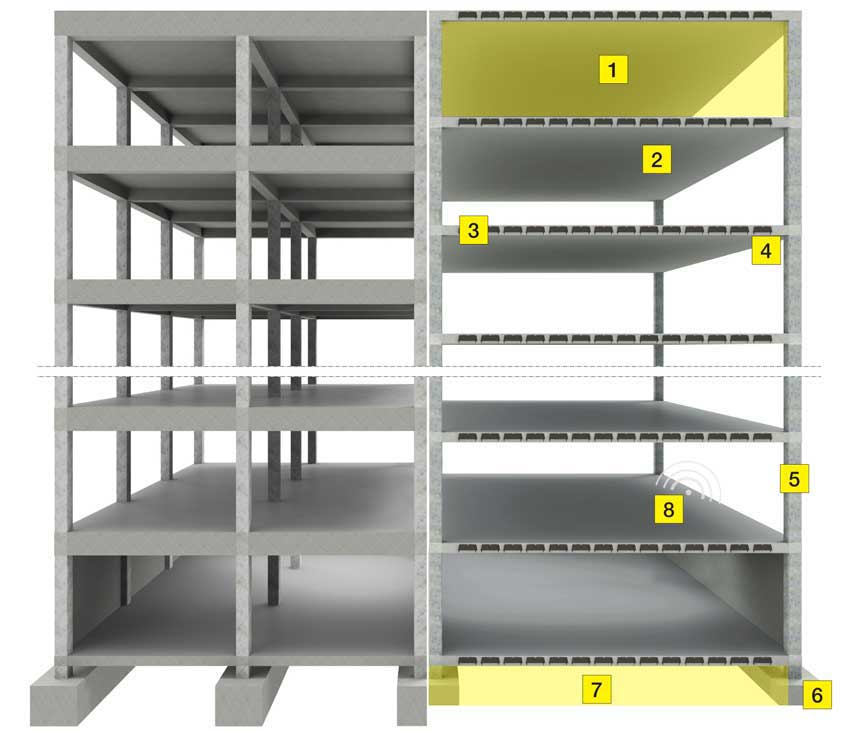

Sistema ottimizzato con U-Boot® Beton

Traditionell enkelriktad platta

System optimiserat med U-Boot® Beton

1. ÖKAT ANTAL GOLV
Möjlighet att tjäna golv på samma bygghöjd (torn) och byggnadsvolym.

2. INGA BALKAR FRAMVÄXANDE
Platt bjälklag för större flexibilitet vid installation av system.

3. REDUCERAD PLATT TJOCKLEK
Tunnare plattor men med samma belastning och godkännande eller större spelrum med samma tjocklek.

4. STORA SPANN OCH STOR ARKITEKTONISK FRIHET
Större ytor. Färre arkitektoniska begränsningar.
Frihet för framtida omvandling av miljöerna ur en arkitektonisk-funktionell synvinkel.

5. FLEXIBILITET I REALISATION AV ÖPPNINGAR EFTER UTFÖRANDE AV SLAB

6. REDUCERING AV ANTAL PELARE
Bredare fack.
Faciliterad användning AV omfördelning.

7. OPTIMISERING AV PELAR SEKTION

8. FÖRBÄTTRAT ACUSTISKT BETEENDE
Lägre akustisk transmittans.

9. MÖJLIGHET ATT PASSERA UTILITETER I SLACKETS TJÄNKT

10. DEN KAN ANVÄNDAS MED EFTERSPÄNNING

11. REDUCERADE GRUNDER – MINDRE DJUP AV GRUND UTGRÄVNING
Mindre utgrävning. Lägre kostnader för grund utgrävning.

12. MINSKNING AV DEN TOTALA BELASTNINGEN AV STRUKTUR TYNGDEN PÅ PELARNA OCH GRUNDEN

Riktiga fördelar dubbelspända lätta däck

Vi är felaktigt ledda till att uppskatta fördelen med en platta lättade med U-Boot® Beton begränsa till en ren jämförelse mellan besparingar i betong och kostnaden för formen på nivån av enbart plattor.
På detta sätt eftersom analysen är omedelbar och intuitiv, tas ingen hänsyn till de olika ekonomiska, praktiska och operativa fördelar med U-Boot® Beton för hela strukturen:
minskad användning av järn i plattor, pelare och fundament upp till totalt 15% (även i fråga om varianter), mindre betong används inte bara för plattor utan också för pelare och grunderna, det finns jordbävnings fördelar kopplade till minskad byggnads vikt, smalare pelare och fundament, lägre kostnader relaterade till utgrävning för fundament; arrangemanget, även oregelbundet om det behövs, av pelarna för att reflektera arkitektonisk frihet av konstruktionen. Minskning av arbete och överliggande överföring av formsättningarna, fördelar med logistik på plats.

APPLICERING

U-Boot® Beton används i alla applikationer som kräver en strukturell platta tillsammans med behovet av att använda mindre betong och därmed en lättare struktur.

U-Boot® Beton iär den idealiska lösningen för att skapa plattor med en stor spännvidd / eller stor bärförmåga: den är särskilt lämpad för konstruktioner som kräver stora öppna ytor, som t.ex. verkställande, kommersiella industriella byggnader och offentliga, civila och bostädes strukturer.

Det gör det möjligt att mer oregelbundet fördela pelarna, eftersom balkar inte behöver skapas. I fråga om trädgårdar som är svåråtkomliga eller är i omstruktureringsarbete, U-Boot® Beton, på grund av dess staplingsmöjligheter, modularitet, lätthet och smidighet, kan den användas för att göra horisontella strukturer utan hjälp av lyftutrustning.
Med U-Boot® Beton kan också grund takstolarna skapas med en större tjocklek och med en reducerad mängd betong.

FLOTTAR

Bland de olika fundamenttyper, flottar är ett av de mest välkända.
De används framför allt i markförhållanden med liten bärförmåga, eller med dålig jord kvalitet måste större tjocklekar användas, vilket ökar konstruktionskostnaden.
Tack vare användningen av U-Boot® Beton lättade flottar kan skapas med samma prestanda men till en betydligt lägre kostnad.
När väl dränkt i betings gjutningen, U-Boot® Beton bildar strukturen precis som två hela plattor, med en varierande tjocklek, ansluten med ett vinkelrätt balk rutnät för att bilda en dubbelriktad statisk honeycomb tallrik.

För detta betongfundament, är fördelningen av vikter på grund av höjd tröghet rationaliserats för att möjliggöra maximal styvhet och lätthet för strukturen med ett minimum av betong, vilket gör det möjligt att eliminera, om möjligt, grund högar.

TEKNISK INFORMATION

U-BOOT® BETON SINGLE

Höjd H
(cm)		 Mått
(cm)		 Fothöjd p
(cm)		 Vikt per styck
(kg)		 Styckets volym
(m3)		 Palettdimensioner*
(cm)		 Palettstycken*
(pcs/PAL)		 Pallvikt*
(kg/PAL)
H 10 cm 52 x 52 0-5-6-7-8-9-10 1,395 0,0213 110 x 110 x 247 720 1.107
H 13 cm 52 x 52 0-5-6-7-8-9-10 1,406 0,0280 110 x 110 x 212 600 857
H 16 cm 52 x 52 0-5-6-7-8-9-10 2,044 0,0350 110 x 110 x 254 440 912
H 18 cm 52 x 52 0-5-6-7-8-9-10-12 1,784 0,0396 110 x 110 x 249 440 798
H 20 cm 52 x 52 0-5-6-7-8-9-10 1,644 0,0430 110 x 110 x 236 460 769
H 22 cm 52 x 52 0-5-6-7-8-9-10-12 1,882 0,0470 110 x 110 x 253 440 841
H 24 cm 52 x 52 0-5-6-7-8-9-10-12 2,033 0,0513 110 x 110 x 254 440 908
H 25 cm 52 x 52 0-5-6-7-8-9-10 1,849 0,0518 110 x 110 x 249 440 827
H 26 cm 52 x 52 0-5-6-7-8-9-10-12 2,044 0,0550 110 x 110 x 249 420 871
H 28 cm 52 x 52 0-5-6-7-8-9-10-17 2,152 0,0562 110 x 110 x 236 400 874

* På grund av eventuella produktionsbehov kan skriftliga data modifieras.

Icon
Download

0 downloads

...

U-BOOT® BETON DOUBLE

Höjd H
(cm)		 Mått
(cm)		 Fothöjd p
(cm)		 Styckets volym
(m3)		 Bestående av
(H cm)
U-Boot UP U-Boot DOWN
H 20 cm 52 x 52 0-5-6-7-8-9-10-15 0,0426 10 10
H 23 cm 52 x 52 0-5-6-7-8-9-10-15 0,0493 13 10
H 26 cm 52 x 52 0-5-6-7-8-9-10-15 0,0563 13* 13*
H 28 cm 52 x 52 0-5-6-7-8-9-10-15 0,0609 18 10
H 29 cm 52 x 52 0-5-6-7-8-9-10-15 0,0630 16 13
H 30 cm 52 x 52 0-5-6-7-8-9-10-15 0,0643 20 10
H 31 cm 52 x 52 0-5-6-7-8-9-10-15 0,0676 18 13
H 32 cm 52 x 52 0-5-6-7-8-9-10-15 0,0700 22* 10*
H 33 cm 52 x 52 0-5-6-7-8-9-10-15 0,0710 20 13
H 34 cm 52 x 52 0-5-6-7-8-9-10-15 0,0746 24* 10*
H 35 cm 52 x 52 0-5-6-7-8-9-10-15 0,0750 22* 13*
H 36 cm 52 x 52 0-5-6-7-8-9-10-12-15 0,0792 26* 10*
H 37 cm 52 x 52 0-5-6-7-8-9-10-15 0,0793 24 13
H 38 cm 52 x 52 0-5-6-7-8-9-10-12-15 0,0826 25* 13*
H 39 cm 52 x 52 0-5-6-7-8-9-10-15 0,0830 26 13
H 40 cm 52 x 52 0-5-6-7-8-9-10-12 0,0866 22* 18*
H 41 cm 52 x 52 0-5-6-7-8-9-10-15 0,0868 28* 13*
H 42 cm 52 x 52 0-5-6-7-8-9-10-12 0,0909 24* 18*
H 43 cm 52 x 52 0-5-6-7-8-9-10-12 0,0914 25 18
H 44 cm 52 x 52 0-5-6-7-8-9-10-12 0,0946 26* 18*
H 45 cm 52 x 52 0-5-6-7-8-9-10 0,0948 25 20
H 46 cm 52 x 52 0-5-6-7-8-9-10-12 0,0983 24* 22*
H 47 cm 52 x 52 0-5-6-7-8-9-10-12 0,0988 25 22
H 48 cm 52 x 52 0-5-6-7-8-9-10-12 0,1026 24* 24*
H 49 cm 52 x 52 0-5-6-7-8-9-10-12 0,1031 25 24
H 50 cm 52 x 52 0-5-6-7-8-9-10-12 0,1063 26* 24*
H 51 cm 52 x 52 0-5-6-7-8-9-10 0,1068 26 25
H 52 cm 52 x 52 0-5-6-7-8-9-10-12 0,1075 28 24
H 53 cm 52 x 52 0-5-6-7-8-9-10 0,1080 28 25
H 54 cm 52 x 52 0-5-6-7-8-9-10-12 0,1112 26 28
H 56 cm 52 x 52 0-5-6-7-8-9-10-17 0,1124 28 28

* Ytterligare kombinationer är också möjliga.

Palettdimensioner, vikt och kvantiteter måste hämtas från tabeller över SINGLE element som utgör DOUBLE.

Icon
Download

0 downloads

...

U-BOOT® BETON CONE SINGLE

Höjd H
(cm)		 Mått
(cm)		 Fothöjd p
(cm)		 Vikt per styck
(kg)		 Styckets volym
(m3)		 Palettdimensioner*
(cm)		 Palettstycken*
(pcs/PAL)		 Pallvikt*
(kg/PAL)
H 10 cm 52 x 52 0-5-6-7-8-9-10…15 1,579 0,0220 110 x 110 x 243 460 739
H 13 cm 52 x 52 0-5-6-7-8-9-10…15 1,730 0,0290 110 x 110 x 254 460 809
H 14 cm 52 x 52 0-5-6-7-8-9-10…15 1,650 0,0310 110 x 110 x 249 460 846
H 16 cm 52 x 52 0-5-6-7-8-9-10…15 1,784 0,0350 110 x 110 x 250 460 834
H 18 cm 52 x 52 0-5-6-7-8-9-10…15 1,8060 0,0387 110 x 110 x 254 460 869
H 20 cm 52 x 52 0-5-6-7-8-9-10…15 1,806 0,0427 110 x 110 x 249 440 808
H 22 cm 52 x 52 0-5-6-7-8-9-10…15 1,947 0,0465 110 x 110 x 249 440 870
H 24 cm 52 x 52 0-5-6-7-8-9-10…15 2,044 0,0503 110 x 110 x 250 440 912
H 26 cm 52 x 52 0-5-6-7-8-9-10…15 2,195 0,0540 110 x 110 x 247 420 935
H 28 cm 52 x 52 0-5-6-7-8-9-10…15 2,271 0,0576 110 x 110 x 248 420 967
H 30 cm 52 x 52 0-5-6-7-8-9-10…15 2,250 0,0611 110 x 110 x 251 420 958

* På grund av eventuella produktionsbehov kan skriftliga data modifieras.

Icon
Download

0 downloads

...

U-BOOT® BETON CONE DOUBLE

Höjd H
(cm)		 Mått
(cm)		 Fothöjd p
(cm)		 Styckets volym
(m3)		 Bestående av
(H cm)
U-Boot UP U-Boot DOWN
H 20 cm 52 x 52 0-5-6-7-8-9-10…20 0,0440 10 10
H 23 cm 52 x 52 0-5-6-7-8-9-10…20 0,0510 13 10
H 24 cm 52 x 52 0-5-6-7-8-9-10…20 0,0530 14 10
H 26 cm 52 x 52 0-5-6-7-8-9-10…20 0,0581 13* 13*
H 27 cm 52 x 52 0-5-6-7-8-9-10…20 0,0600 14 13
H 28 cm 52 x 52 0-5-6-7-8-9-10…20 0,0608 18 10
H 29 cm 52 x 52 0-5-6-7-8-9-10…20 0,0641 16 13
H 30 cm 52 x 52 0-5-6-7-8-9-10…20 0,0647 20 10
H 31 cm 52 x 52 0-5-6-7-8-9-10…20 0,0678 18 13
H 32 cm 52 x 52 0-5-6-7-8-9-10…20 0,0701 16* 16*
H 33 cm 52 x 52 0-5-6-7-8-9-10…20 0,0718 20 13
H 34 cm 52 x 52 0-5-6-7-8-9-10…20 0,0738 18* 16*
H 35 cm 52 x 52 0-5-6-7-8-9-10…20 0,0755 22 13
H 36 cm 52 x 52 0-5-6-7-8-9-10…20 0,0778 20* 16*
H 37 cm 52 x 52 0-5-6-7-8-9-10…20 0,0793 24 13
H 38 cm 52 x 52 0-5-6-7-8-9-10…20 0,0815 20* 18*
H 39 cm 52 x 52 0-5-6-7-8-9-10…20 0,0830 26 13
H 40 cm 52 x 52 0-5-6-7-8-9-10…20 0,0854 20* 20*
H 41 cm 52 x 52 0-5-6-7-8-9-10…20 0,0866 28 13
H 42 cm 52 x 52 0-5-6-7-8-9-10…20 0,0892 22* 20*
H 43 cm 52 x 52 0-5-6-7-8-9-10…20 0,0901 30 13
H 44 cm 52 x 52 0-5-6-7-8-9-10…20 0,0930 22* 22*
H 46 cm 52 x 52 0-5-6-7-8-9-10…20 0,0968 24* 22*
H 48 cm 52 x 52 0-5-6-7-8-9-10…20 0,1006 24* 24*
H 50 cm 52 x 52 0-5-6-7-8-9-10…20 0,1043 26* 24*
H 52 cm 52 x 52 0-5-6-7-8-9-10…20 0,1080 26* 26*
H 54 cm 52 x 52 0-5-6-7-8-9-10…20 0,1116 28* 26*
H 56 cm 52 x 52 0-5-6-7-8-9-10…20 0,1152 28* 28*
H 58 cm 52 x 52 0-5-6-7-8-9-10…20 0,1187 30 28
H 60 cm 52 x 52 0-5-6-7-8-9-10…20 0,1222 30 30

* Ytterligare kombinationer är också möjliga.

Palettdimensioner, vikt och kvantiteter måste hämtas från tabeller över SINGLE element som utgör DOUBLE.

Icon
Download

0 downloads

...

CERTIFIERINGAR

• Brandmotstånds Certifikat REL 180 för U-Boot® Beton utfärdat av CSI institutet i Bollate (MI).
• Certifikat för Last Test i ett test prov med U-Boot® Beton utfärdat av Darmstadt Universitetet.
• Akustisk test i enlighet med standarden UNI EN ISO 140-6 – Mätning av ljudisolering i byggnader och byggnadselement, Laboratorie mätningar av isolerings stegljud som utfärdats av Istituto Giordano di Gatteo (FC).
• Akustisk test i enlighet med standarden UNI EN ISO 140-3 – Mätning av ljudisolering i byggnader, Laboratorie mätningar av isolering av luftburet buller från byggelement som utfärdats av Istituto Giordano di Gatteo (FC).
• Lastning och brytnings testet är certifierade av Univeristy of Padua.
• Miljö Kompabilitets Certifiering (CCA)
• ,Plastic Second Life mix eco Certifierad.

Kvaliteten på den använda blandningen, den innovativa formen, tjockleken och dimensioner av produkten, brandsäkerhet och strikta arbetsteknik gör en produkt av högsta kvalitet.
U-Boot® Beton, är inte att deformeras, antingen under eller efter gjutningen, antingen på grund av vikten av betongen eller den dynamiska effekten kopplad till arbetsmomentet: den kan stödja arbetarna före gjutning och med färsk betong, det tryck som skapas under kompression och vibration hos gjutgodset, vikten av människor, armeringsbetong och utrustning garanter säkra förhållanden, och brist på deformationer. Dessutom garanterar säkerheten för sidodistans sin perfekta placering och fråga om de geometriska balkarna under trycket av betongen.

Många nationella och internationella produkt-och system certifieringar har mottagits att visar inte bara produktkvalitet, men också giltigheten av de konstruktiva lösningar och tillämpningar inom byggbranschen
Allt detta, tillsammans med de fördelar som nämns nedan, gör U-Boot® Beton produkten av referens för operatörer och proffs.

Daliform Group har återigen visat sig vara extremt noggrann när det gäller respekt för hälsa och miljö efter att ha varit de första att få Miljövänlighets Certifikation (CCA) för sina produkter.
Detta certifikat är mycket viktigt för U-Boot Beton® för det demonstrerar: avsaknaden av farliga ämnen i dess sammansättning (även om återvunnet material används), bristen på utstrålning av giftiga ämnen under de olika faserna i produktens livscykel och arbetscykel, vilket gynnar hälsan hos de mellanliggande användare (produktions-och installationspersonal) såväl som slutanvändare (människor som bor i huset) samt miljön i allmänhet.

INSTALLATION

1. Hela ytan av plattan som skall gjutas på plats är försedda med träskydds luckor (eller liknande system), då de nedre betongstärkelse staplarna är anordnade i två inbördes vinkelräta riktningar i enlighet med utformning och gittret för den övre betongsstärkelsen uppsatt.

2. U-Boot® Beton formsättningar är placerade med hjälp av sido distans lederna för att placera dem på önskat centrumavstånd som kommer att avgöra balkbredd. Tack vare den koniska hissfoten, U-Boot® Beton formsättningen kommer att lyftas från ytan, vilket gör det möjligt för den nedre plattan att bildas. Om två eller tre delar används, måste först dessa delar monteras, som kommer att levereras på olika pallar på gården.

3. Positioneringen av betongsstärkelsen fullbordas genom att placeras ovan U-Boot® Beton formsättningen av de övre gallren i de två riktningar samt armeringen för skjuvning och stansning om så är nödvändigt, i enlighet med konstruktionen.

4. Betonggjutningen måste utföras i två steg för att förhindra att flotation i formsättningarna: ett första skikt kommer att gjutas för att bilda ett tjocklek lika med höjden av hissfoten. Gjutningen fortsätter under denna första del av plattan tills betongen börjar att sätta sig och bli mindre flytande.

5. När lämpligt inställd, kan gjutningen startas från startpunkten, helt begrava U-Boot® Beton. Gjutningen är planas sedan ut och jämnas på ett traditionellt sätt.

6. När strukturen har härdat, kan formen tas bort. Ytan är slät i motsvarighet till bjälklaget.

TILLBEHÖR

LATERAL DISTANS

STÄNGNINGSPANEL MED 4 HÅL

STÄNGNINGSPANEL MED 4 FÖTTER

STÄNGNINGSPANEL MED 5 FÖTTER

STÄNGNINGSPANEL MED 5 HÅL

STÄNGNINGSPANEL MED 4 FODER OCH EN CENTRALHOL

BROFÖRBINDELSE

FOT

FLYTTIG FOT

FOTOGALLERIE

MOVIE

F.A.Q.

Why choose U-Boot® Beton as compared to other systems for lightened structures?

Further advantages deriving from U-Boot® Beton compared to other systems for lightened structures (polystyrene or hollow block) are the dimensions, handling (just think of transferring it overhead onto the slabs being built) and outdoor storage both on the ground and at heights. One pallet of U-Boot® Beton
H 20 is sufficient for a slab of about 300 m2.

The hollow blocks are heavy, bulky, frangible and cannot be stacked.
Polystyrene is bulky, cannot be stacked, can absorb water causing phenomena of efflorescence; it is particularly fragile leaving those annoying balls that, statically charged, stick to everything (especially to the reinforcements) and are very hard to get rid of.

U-Boot® Beton or polystyrene formwork?

U-Boot® Beton is made of polypropylene, it is not toxic even if burnt. Moreover,the slab will not explode due to the escaping of over pressurised gas from the feet (4 feet for each formwork) that act as safety valves. Tests run at the CSI laboratory have demonstrated that with a cement cover of 3 cm the structure created with U-Boot® Beton is class REI 180.

BROWSE THROUGH OUR CATALOG

View U-BOOT® BETON

DOWNLOAD AREA

Icon

Specifications

Icon

Catalogue

Icon

U-Boot® Beton pre-dimensioning guide for lightened slabs

Icon

Software U-Boot Beton user guide

    Tekniska specifikationer U-Boot® Beton

    Icon

    H 10 cm - Single

    Icon

    H 13 cm - Single

    Icon

    H 16 cm - Single

    Icon

    H 18 cm - Single

    Icon

    H 20 cm - Double

    Icon

    H 20 cm - Single

    Icon

    H 22 cm - Single

    Icon

    H 23 cm - Double

    Icon

    H 24 cm - Single

    Icon

    H 25 cm - Single

    Icon

    H 26 cm - Double

    Icon

    H 26 cm - Single

    Icon

    H 28 cm - Double

    Icon

    H 28 cm - Single

    Icon

    H 29 cm - Double

    Icon

    H 30 cm - Double

    Icon

    H 31 cm - Double

    Icon

    H 32 cm - Double

    Icon

    H 33 cm - Double

    Icon

    H 34 cm - Double

    Icon

    H 35 cm - Double

    Icon

    H 36 cm - Double

    Icon

    H 37 cm - Double

    Icon

    H 38 cm - Double

    Icon

    H 39 cm - Double

    Icon

    H 40 cm - Double

    Icon

    H 41 cm - Double

    Icon

    H 42 cm - Double

    Icon

    H 43 cm - Double

    Icon

    H 44 cm - Double

    Icon

    H 45 cm - Double

    Icon

    H 46 cm - Double

    Icon

    H 47 cm - Double

    Icon

    H 48 cm - Double

    Icon

    H 49 cm - Double

    Icon

    H 50 cm - Double

    Icon

    H 51 cm - Double

    Icon

    H 52 cm - Double

    Icon

    H 53 cm - Double

    Icon

    H 54 cm - Double

    Icon

    H 56 cm - Double

      Tekniska specifikationer U-Boot® Beton CONE

      Icon

      H 10 cm - CONE Single

      Icon

      H 13 cm - CONE Single

      Icon

      H 14 cm - CONE Single

      Icon

      H 16 cm - CONE Single

      Icon

      H 18 cm - CONE Single

      Icon

      H 20 cm - CONE Double

      Icon

      H 20 cm - CONE Single

      Icon

      H 22 cm - CONE Single

      Icon

      H 23 cm - CONE Double

      Icon

      H 24 cm - CONE Double

      Icon

      H 24 cm - CONE Single

      Icon

      H 26 cm - CONE Double

      Icon

      H 26 cm - CONE Single

      Icon

      H 27 cm - CONE Double

      Icon

      H 28 cm - CONE Double

      Icon

      H 28 cm - CONE Single

      Icon

      H 29 cm - CONE Double

      Icon

      H 30 cm - CONE Double

      Icon

      H 30 cm - CONE Single

      Icon

      H 31 cm - CONE Double

      Icon

      H 32 cm - CONE Double

      Icon

      H 33 cm - CONE Double

      Icon

      H 34 cm - CONE Double

      Icon

      H 35 cm - CONE Double

      Icon

      H 36 cm - CONE Double

      Icon

      H 37 cm - CONE Double

      Icon

      H 38 cm - CONE Double

      Icon

      H 39 cm - CONE Double

      Icon

      H 40 cm - CONE Double

      Icon

      H 41 cm - CONE Double

      Icon

      H 42 cm - CONE Double

      Icon

      H 43 cm - CONE Double

      Icon

      H 44 cm - CONE Double

      Icon

      H 46 cm - CONE Double

      Icon

      H 48 cm - CONE Double

      Icon

      H 50 cm - CONE Double

      Icon

      H 52 cm - CONE Double

      Icon

      H 54 cm - CONE Double

      Icon

      H 56 cm - CONE Double

      Icon

      H 58 cm - CONE Double

      Icon

      H 60 cm - CONE Double

        Detaljritningar

        Icon

        Plot styles

        Icon

        Typical double U-Boot® sections

        Icon

        Typical sections - other applications

        Icon

        Typical single U-Boot® sections

        Icon

        Typical slab section civil-executive building

        Icon

        Typical slab section commercial-office building

        Icon

        Typical tower U-Boot® sections

        Icon

        U-Boot® blocks

        Icon

        U-Boot® CONE blocks

          U-BOOT® BETON DESIGN SOFTWARE

          NEW!
          U-Boot® Beton Design Software, the essential tool for structural analysis of slabs design

          U-Boot® Beton Design Software meets the needs of designers who face the study of slabs lightened with the Daliform Group U-Boot® Beton system, providing them with all the data necessary to correctly carry out the structural analyzes preparatory to the sizing of the slab.

          get started!

          The Software is available for free.

          View all Videos Tutorial

          TECHNICAL TEXTBOOK

          Please wait while flipbook is loading. For more related info, FAQs and issues please refer to DearFlip WordPress Flipbook Plugin Help documentation.


          Flick through a few pages of the book

          Did you read the first technical textbook on the two-way voided slabs with of U-Boot® Beton system?

          At the conclusion of a project developed in collaboration with Politecnico di Milano started in 2013, Daliform Group is proud to announce the publication of an important technical textbook titled:
          “Analysis and design of reinforced concrete voided slabs also subject to seismic actions. Using the U-Boot® Beton System”.

          The book, published by Dario Flaccovio, is a practical technical manual addressed to all the consultants of the building sector that would like to learn more about the use of two-way voided slabs.

          The study includes the results of an extensive experimental program conducted at the Polytechnic of Milan, which highlight the excellent bidirectional response of voided slabs and the efficient performance in the presence of seismic actions. The experimental results here presented are supported by advanced numerical models.

          Overall, the results derived from physical and numerical experimentation form a solid basis for the understanding and design of voided slab systems for gravity and seismic loads.

          Distributed by Dario Flaccovio Editore.
