Atlantis Tank

Atlantis Tank to opatentowany system tworzenia zbiorników wylewanych w miejscu robót służących do gromadzenia wody lub rozpraszania jej dużych ilości na niewielkim obszarze.

Konstrukcja żelbetowa osiągalna dzięki zastosowaniu systemu Atlantis Tank składa się z płyty, ścian obwodowych i płyty podtrzymywanej przez niewielkie filary. Struktura uformowana w ten sposób gwarantuje wysoką odporność na przeciążenia zarówno stałe, jak i przypadkowe.

Zbiornik utworzony z użyciem systemu Atlantis Tank może być umieszczony pod ziemią w celu utworzenia na nim terenu zielonego. Może też być bezpośrednio obciążany na potrzeby przejazdu nawet ciężkich pojazdów.
Główne właściwości systemu Atlantis to szybkość, prostota i niski koszt.

Referencje

New Mercedes Benz Showroom ventilated foundations

New Jersey - U.S.A.
Sistema Atlantis

Residential building ventilated foundations

Estonia
Sistema Atlantis

Industrial building ventilated foundations

Portugal
Sistema Atlantis

Odivelas shopping center expansion

Odivelas - Portugal
Sistema Atlantis

Wanda Metropolitano: the new stadium of the Atlético Madrid

Madrid - Spain
Sistema Atlantis

Loacker Konfekt Ges.m.b.H. ventilated foundations

Heinfels - Austria
Sistema Atlantis

Zobacz wszystkie projekty

ZALETY

Zbiornik można kontrolować przez prosty kanał rewizyjny.
Do wnętrza zbiornika możliwy jest dostęp w celu:
• czyszczenia,
• sprawdzenia poziomu wody,
• sprawdzenia stanu mikrobiologicznego wody,
• sprawdzenia rur lub układów zamontowanych w zbiorniku.
Wysoka odporność na przeciążenia nawet powodowane przez pojazdy będące w ruchu.
Łatwość rozmieszczania, ponieważ jest to system lekki oraz prosty w montażu dzięki łączeniu elementów. Oszczędność czasu sięga do 80%.

Minimalne wykorzystanie betonu do wypełniania — forma obniżonej kopuły zapewnia maksymalną odporność przy minimalnej grubości płyty.
Dzięki systemowi rurowemu możliwość uzyskania wysokości do 3 m.
Możliwość znacznego obciążania dzięki zapewnieniu filarów z odpowiednim wzmocnieniem.
Możliwość dostosowania do niestandardowych obszarów — moduły można przycinać bez podpór.
Uproszczona gospodarka materiałowa w miejscu budowy, gdyż system nie zajmuje dużo miejsca i jest odporny na złe warunki pogodowe.

ZASTOSOWANIA

Atlantis Tank to idealne rozwiązanie do tworzenia zbiorników na potrzeby gromadzenia lub dyspersji wody przy renowacji basenów pływackich.
Atlantis Tank umożliwia realizację zbiornika z żelbetu. Maksymalna wysokość to 300 cm. Dzięki dostarczanym rurom elewacyjnym jest to idealny system do tworzenia wielopoziomowych lub pochyłych powierzchni.

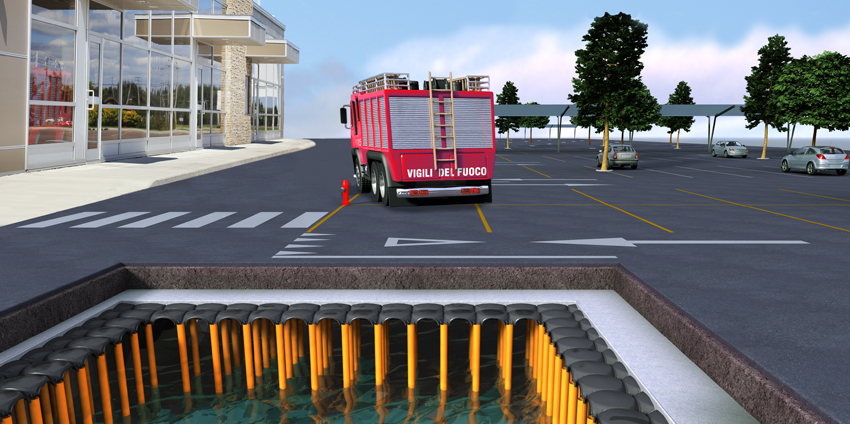

Po zbiorniku wykonanym w systemie Atlantis Tank mogą jeździć pojazdy i może on być tworzony pod placami, ulicami i parkingami, zarówno komercyjnymi, jak i przemysłowymi.
Zbiorniki dyspersyjne z systemem Atlantis Tank mają zapobiegać podtopieniom powodowanym przez wyjątkowe zjawiska meteorologiczne.
W przypadku zbiorników gromadzących zebrana deszczówka może być ponownie używana w zastosowaniach, które nie wymagają wody zdatnej do picia — na przykład w irygacji ogrodów, gaszeniu pożarów, spłukiwaniu toalet, myciu domów i osób itd..

DANE TECHNICZNE

ATLANTIS TANK 50×50 cm

Atlantis Tank 50×50 – H 56 / H 300 cm
Rozmiar ładunku użytecznego	cm	50 x 50
Wysokość Kopuła	cm	16
Wysokość Rura	cm	od 40 do 284
Ilość betonu do poziomu wierzchu kopuły*	m³/m²	0,034
Wymiary palety*	cm	110 x 110 x 250 h
Ilość metrów kwadratowych na paletę*	m²/PAL	75
Ilość sztuk na paletę*	pz/PAL	300
Masa palety	kg/PAL	510

*Dotyczy tylko kopuły.
Produkt jest odporny na działanie czynników atmosferycznych.

ATLANTIS TANK 71×71 cm

Atlantis Tank 71×71 – H 56 / H 300 cm
Rozmiar ładunku użytecznego	cm	71 x 71
Wysokość Kopuła	cm	15
Wysokość Rura	cm	od 41 do 285
Ilość betonu do poziomu wierzchu kopuły*	m³/m²	0,033
Wymiary palety*	cm	76 x 149 x 259 h
Ilość metrów kwadratowych na paletę*	m²/PAL	115
Ilość sztuk na paletę*	pz/PAL	230
Masa palety	kg/PAL	728

*Dotyczy tylko kopuły.
Produkt jest odporny na działanie czynników atmosferycznych.

ATLANTIS TANK 100×100 cm

Atlantis Tank L 100×100 – H 56 / H 300 cm
Rozmiar ładunku użytecznego	cm	100 x 100
Wysokość Kopuła	cm	12
Wysokość Rura	cm	od 44 do 288
Ilość betonu do poziomu wierzchu kopuły*	m³/m²	0,028
Wymiary palety*	cm	110 x 110 x 250 h
Ilość metrów kwadratowych na paletę*	m²/PAL	70
Ilość sztuk na paletę*	pz/PAL	70
Masa palety	kg/PAL	740
