Eolo ist ein wirksames, schnelles und wirtschaftliches Mittel, das die Herstellung eines gelochten Bodens aus Beton mit hoher Tragfähigkeit ermöglicht, der auch von Transportfahrzeugen befahren werden kann.

Durch die asymmetrischen, vertikalen und axial gebohrten Düsen kann es für die Verteilung und Verbreitung der Luft in den Kompostierungsanlagen, der Abfallstabilisierung, den Desodorierungsanlagen und zum Lüften der Lagerfußböden, die zur Aufbewahrung/Reifung von Lebensmitteln bestimmt sind, benutzt werden.

Seit dem antiken Rom ist bekannt, dass Lagerräume belüftet werden müssen, damit sich keine Feuchtigkeit ansammeln kann, die in konzentrierter Form dazu führt, dass sich Schimmelsporen und Bakterien ausbreiten und die gelagerten Güter zerstören können (David Macaulay “Eine Stadt wie Rom”).

Eolo ist aus wiederverwertetem und umweltfreundlichem Kunststoff und umfasst spezielle hohe Verteilerdüsen, die die Herstellung eines 6 cm hohen, gelochten Bodens gestattet.

über die Elemente Eolo wird die Luft im ganzen Hohlraum gleichmäßig verteilt und anschließend in den darüber befindlichen Raum geleitet.

VORTEILE

  • Durch den Hohlraum, der durch die Schalungen Eolo entsteht, ergibt sich eine wirksame Belüftung in alle Richtungen.
  • Hohe Tragfähigkeit der Struktur sowohl bezüglich statischer Lasten als auch fahrender Transportfahrzeuge.
  • Leichte Montage durch die Leichtheit und das einfache Stecksystem der Elemente.
  • Wartungsmöglichkeit/Reinigung durch die Inspektionskanäle.
  • Kürzere Verstärkungszeiten durch die mit Düsen bestückten, integrierten Distanzstücke, die zur Aufnahme der elektrogeschweißten Matte bestimmt sind.
  • Auffangen eventueller zu filternder Flüssigkeiten.

ANWENDUNGEN

Eolo kommt in allen Anwendungen zum Einsatz, die selbsttragende gelochte Böden erfordern und einen hohen Widerstand gegenüber statischen Lasten oder dem Durchqueren von Transportfahrzeuge aufweisen müssen, wie beispielsweise:

• Kompostierungsanlagen;
• Anlagen zur Abfallstabilisierung;
• Biofilteranlagen;
• Becken für Pflanzenkläranlagen;
• Lebensmittellager.

Die Kompostierung

Die Kompostierung ist eine Technik dem jede organische Substanz durch die Wirkung der mikrobiotischen Flora, entgegen geht, steuert, beschleunigt und verbessert.

Der Biofilter

Die Biofilterung ist ein Abbauvorgang der in der Luft verteilten Verunreinigungen, bei dem die biologische Oxidation genutzt wird.

Lebensmittellager

Seit der Antike ist bekannt, dass Lagerräume belüftet werden müssen, damit sich keine Feuchtigkeit ansammeln kann, die in konzentrierter Form dazu führt.

TECHNISCHE DATEN

Nutzmaße* cm 50 x 50 x 27 h
Glattbetonverbrauch m3/m2 0,040
Stückgewicht kg/Stck 1,990
Düsenhöhe cm 6
Palettenmaß cm 110 x 110 x 250 h
qm Palette m2/PAL 55
Teile pro Palette Teile/PAL 220
Palettengewicht kg/PAL 510

4 Stopfen zum Verschließen der Düsen sind im Lieferumfang enthalten.
*Unter Berücksichtigung des Recyclingmaterials ist eine Abmessungstoleranz von ± 1,5%. zulässig für die Nutzabmessungen der Schalung und ± 0,5% für den Innendurchmesser der Düsen.

VERLEGUNG

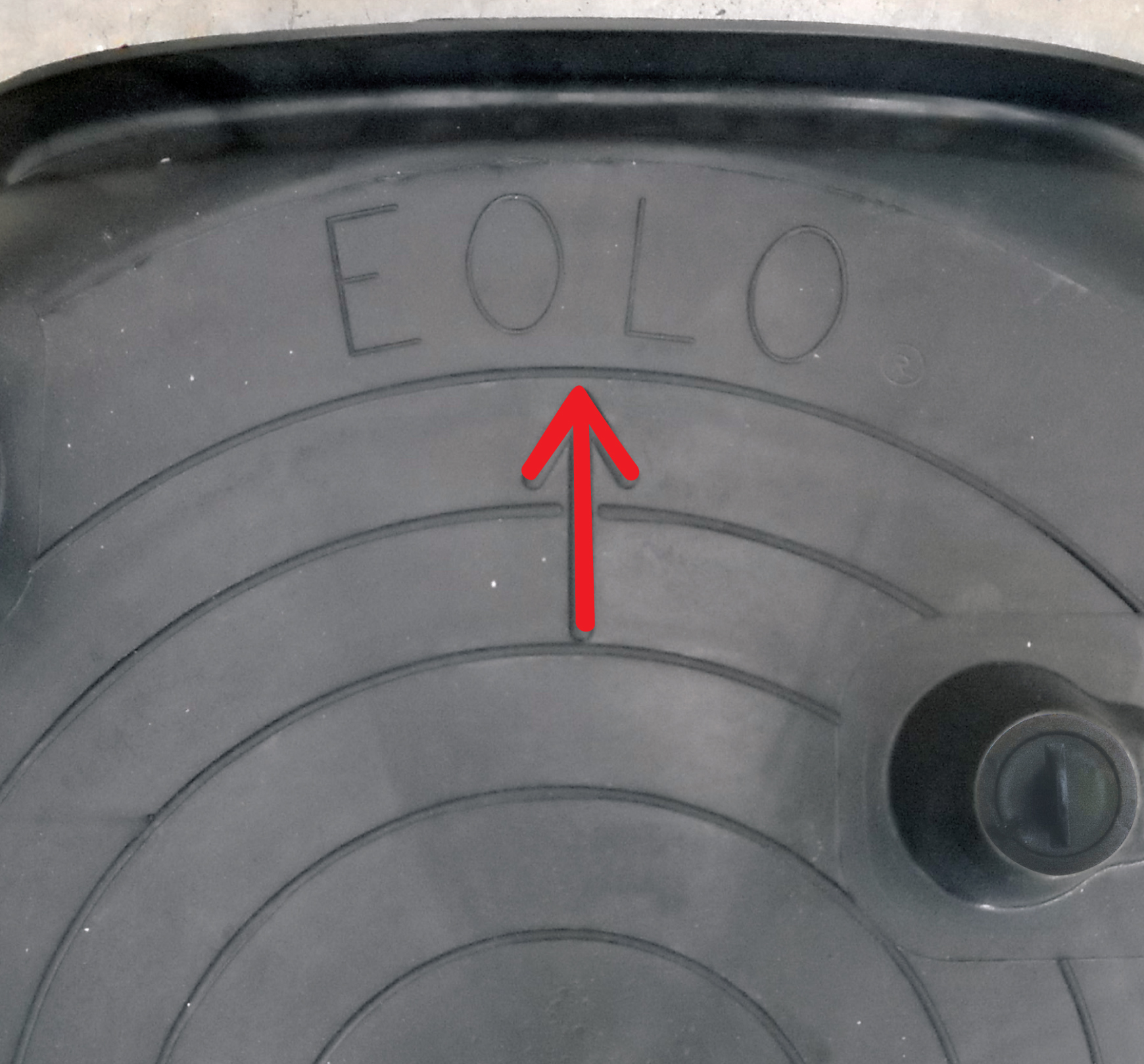

1. Das erste Element oben links auf der zu bearbeitenden Fläche positionieren, darauf achten, dass der Pfeil nach oben zeigt.

2. Die Elemente nacheinander in horizontalen Zeilen verbinden, dabei von links nach rechts und von oben nach unten gehen (so wie man normalerweise schreibt), wie auf der grafischen Darstellung auf der Kalotte eines jeden Teils zu erkennen ist.

3. Aufstellung des Baugerüstes mit der Verwendung der Höhlungen neben den Düsen, die die Funktion haben, die Stäbe zu enthalten.

4. Schüttung des Betons mit 6 cm. Höhe, dabei beginnt man in der Bogenmitte und lässt den Beton langsam in die Beine Eolos laufen. Anschließende Rüttelung.

5. Entfernen der Stopfen Eolo nach der Härtung des geschütteten Betons.
